RTG – Kalau kalian pernah mengunjungi pelabuhan modern atau terminal logistik besar, pasti kalian akan melihat mesin-mesin raksasa bergerak ke sana ke mari mengangkut kontainer-kontainer besar. Mesin-mesin ini bukan hanya sekadar alat bantu biasa, melainkan tulang punggung dari operasional terminal kontainer modern. Mesin ajaib tersebut adalah Rubber Tyred Gantry Crane atau yang sering disingkat RTG. Apa itu RTG? Bagaimana cara kerjanya? Apa saja komponen-komponennya? Mari kita eksplorasi lebih dalam tentang mesin yang sangat penting ini dalam dunia logistik dan pelabuhan.
Apa Itu RTG Crane? Pengenalan Awal

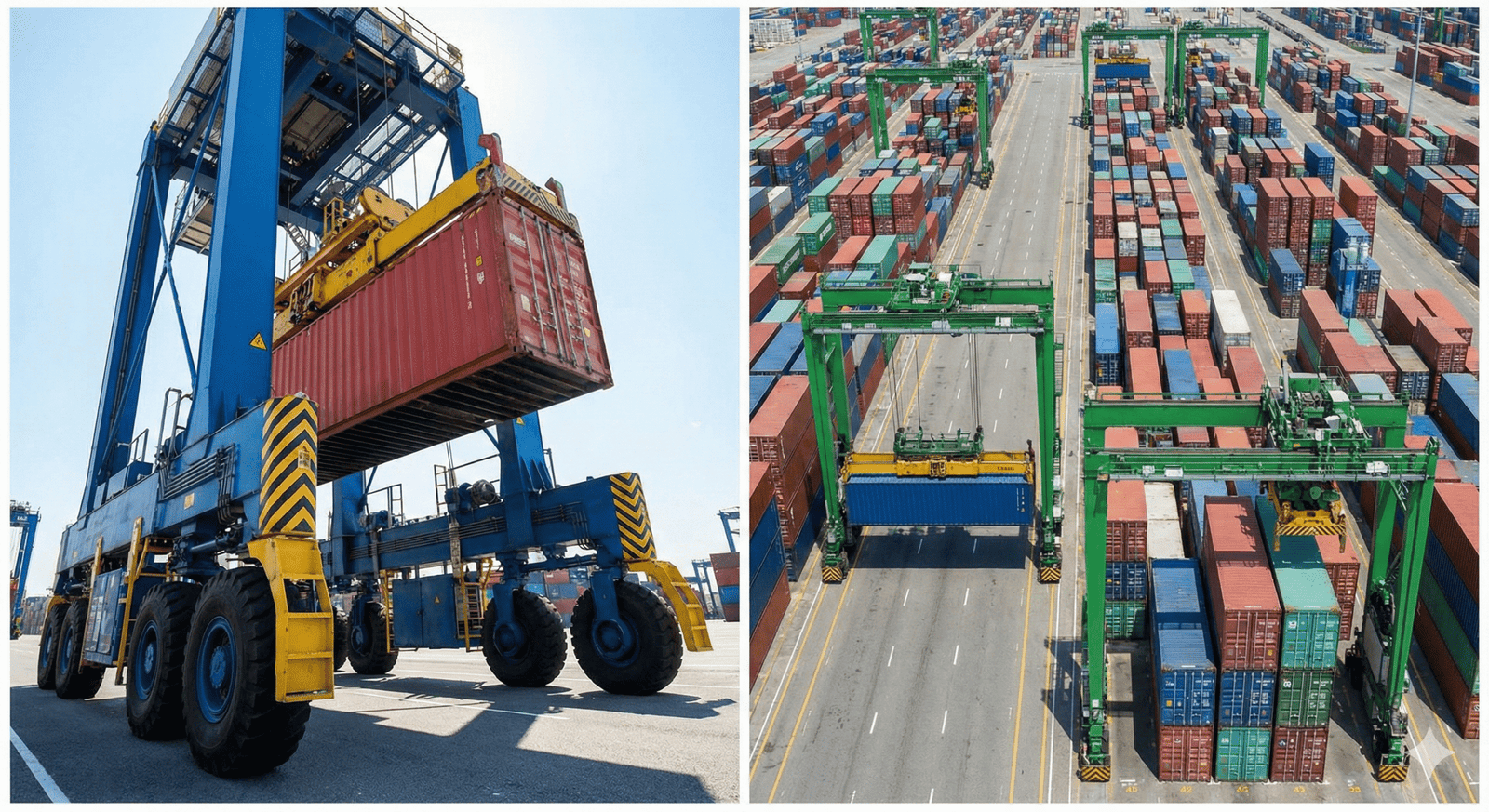

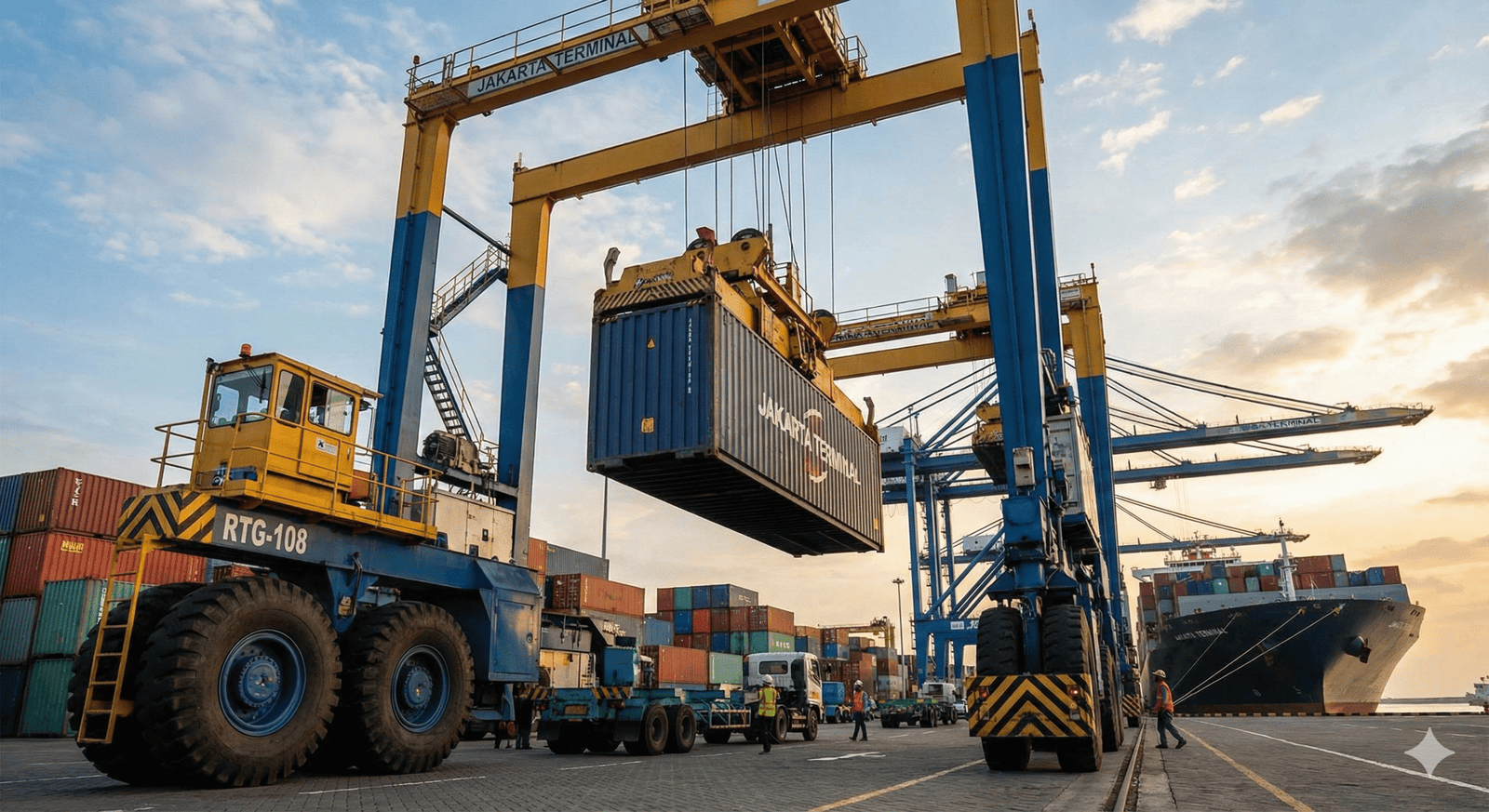

Rubber Tyred Gantry Crane atau RTG adalah sebuah alat pengangkat khusus yang dirancang untuk memindahkan, mengangkut, dan menumpuk kontainer-kontainer besar di area terminal kontainer pelabuhan atau pusat logistik. Nama “Rubber Tyred” mengacu pada roda-roda karet yang menjadi ciri khas mesin ini, berbeda dengan crane konvensional yang bergerak di atas rel baja tetap.
RTG ini termasuk dalam kategori gantry crane, yang berarti memiliki struktur seperti gerbang atau portal yang memungkinkannya untuk melewati dan bekerja di atas barisan kontainer-kontainer. Mesin ini sangat mobile dan fleksibel, bisa bergerak maju, mundur, belok ke kiri atau kanan dengan bebas di area terminal tanpa memerlukan jalur atau rel khusus.
RTG crane dapat mengangkut beban kontainer berkisar 36 sampai 40 ton dengan kebutuhan listrik rata-rata 300-500 kW yang disuplay dari generator listrik. Namun, ada juga varian RTG yang lebih kuat dengan kapasitas mencapai 60-70 ton tergantung desain dan spesifikasinya.
Baca juga: Mobile Harbour Crane: Raksasa Baja yang Bekerja di Laut
Sejarah dan Perkembangan RTG Crane
RTG crane pertama kali dikembangkan pada tahun 1960-an di Eropa sebagai solusi untuk meningkatkan efisiensi penanganan kontainer di pelabuhan-pelabuhan. Sebelum RTG ditemukan, pelabuhan menggunakan sistem crane tradisional yang tertanam di jalur tetap, yang membuat operasi lebih lambat dan kurang fleksibel.
Dengan hadirnya RTG, revolusi dalam industri kontainer dimulai. Teknologi roda karet ini memungkinkan operator untuk memposisikan crane dengan lebih presisi dan bekerja lebih cepat. Dari tahun 1960-an hingga sekarang, RTG terus berkembang dengan peningkatan kapasitas, kecepatan, dan teknologi keselamatan yang semakin canggih.
Saat ini, RTG telah menjadi standar internasional untuk operasi di terminal kontainer modern di seluruh dunia. Hampir setiap pelabuhan besar memiliki puluhan bahkan ratusan unit RTG untuk menangani ribuan kontainer setiap harinya.
Komponen-Komponen Utama RTG Crane
Untuk memahami cara kerja RTG, kita perlu mengenal komponen-komponen utamanya. RTG terdiri dari berbagai bagian yang bekerja secara sinergis untuk mengangkat, memindahkan, dan menumpuk kontainer.
1. Struktur Gantry (Gantry Steel Frame) RTG
Ini adalah kerangka utama dari RTG yang menyerupai bentuk gerbang atau portal. Struktur ini terbuat dari baja berkualitas tinggi dan dirancang untuk menahan beban yang sangat berat. Kerangka gantry terdiri dari dua kaki vertikal yang sangat kokoh dan sebuah balok horizontal di atasnya. Struktur ini dirancang dengan perhitungan teknik yang sangat teliti agar dapat mendistribusikan beban secara merata.
Tinggi RTG biasanya berkisar antara 12-14 meter atau bahkan lebih, tergantung tinggi tumpukan kontainer yang diinginkan. RTG harus mampu mengangkut kontainer dari tanah hingga ke ketinggian 5-6 kontainer (sekitar 25-30 meter jika ditumpuk di atasnya).
2. Spreader dan Twist Lock RTG
Spreader adalah alat yang menjepit atau mengenggam kontainer saat pengangkatan. Spreader ini dilengkapi dengan empat buah twist lock (pengunci putar) yang ditempatkan di setiap sudut spreader. Twist lock ini berfungsi untuk mengunci peti kemas dengan sangat kuat saat sedang diangkat.
Setiap twist lock bekerja dengan prinsip mekanis sederhana namun sangat efektif. Ketika twist lock diaktifkan, ia akan masuk ke lubang-lubang khusus yang terdapat di setiap sudut kontainer standar internasional, lalu dikunci dengan sekuat mungkin sehingga kontainer tidak akan terlepas saat diangkat. Ini adalah mekanisme keselamatan yang sangat penting untuk mencegah kontainer jatuh dan menyebabkan kecelakaan.
Spreader ini juga dirancang fleksibel, dapat memanjang atau memendek sesuai dengan panjang kontainer yang akan diangkat. Ada spreader untuk kontainer 20 kaki, ada untuk 40 kaki, dan ada yang dapat menyesuaikan otomatis.
3. Trolley dan Sistem Lift RTG
Trolley adalah kereta yang bergantung pada balok horizontal gantry. Trolley ini berfungsi untuk membawa spreader dan kabin operator. Di dalam trolley terdapat motor listrik yang kuat yang berfungsi untuk menggerakkan trolley ke arah kiri-kanan sepanjang balok gantry.
Sistem lift atau pengangkat menggunakan motor listrik yang sangat powerful. RTG crane banyak melakukan gerak mekanik naik dan turun untuk proses bongkar muat. Motor ini dapat mengangkat kontainer dengan beban hingga 40 ton atau lebih dengan kecepatan yang terkontrol dengan baik.
4. Roda Karet (Rubber Tyres) RTG
Ini adalah komponen yang paling membedakan RTG dari crane jenis lain. RTG dilengkapi dengan roda-roda karet berukuran besar yang biasanya berjumlah 8-16 roda tergantung beban dan desain. Roda karet pada RTG berfungsi agar gantry crane dapat bergerak di area pelabuhan. RTG dapat bergerak maju, mundur, belok ke kiri atau kanan untuk memudahkan menaikkan-menurunkan dan menumpuk peti kemas.
Roda-roda ini dirancang dengan material berkualitas tinggi dan sangat tahan lama karena harus menahan beban berat berulang kali setiap hari. Ukuran roda bisa mencapai 1-1,5 meter diameter, dan karet yang digunakan adalah karet khusus yang tahan terhadap berbagai kondisi cuaca dan permukaan.
5. Sistem Kemudi (Steering System) RTG
RTG dilengkapi dengan sistem kemudi yang canggih yang memungkinkan operator untuk mengarahkan crane ke berbagai arah dengan mudah. Ada RTG dengan kemudi konvensional (front-rear steering) dan ada juga RTG dengan kemudi advanced seperti crab steering yang memungkinkan roda depan dan belakang bergerak ke arah yang berbeda, sehingga RTG bisa bergerak menyamping.
6. Kabin Operator RTG
Kabin operator terletak di samping atau depan RTG, biasanya di bagian atas trolley. Dari kabin ini, operator memiliki pandangan yang jelas terhadap kontainer dan area kerja di sekitarnya. Kabin dilengkapi dengan berbagai kontrol, display informasi, dan sistem keselamatan.
7. Sistem Daya (Power System) RTG
RTG pada umumnya digerakkan oleh diesel generator systems (gensets) sebesar 100 hingga 600 kW. Generator diesel ini memberikan daya untuk menggerakkan semua motor listrik pada RTG.
Namun, teknologi sudah berkembang dan sekarang ada RTG yang menggunakan sistem hybrid atau bahkan 100% listrik. Tyton adalah rubber tyred gantry crane yang digerakkan secara 100% elektrik, tanpa melibatkan sistem hidraulik. RTG listrik ini lebih ramah lingkungan dan memiliki biaya operasional yang lebih rendah.
8. Sistem Keselamatan RTG
RTG dilengkapi dengan berbagai sistem keselamatan seperti limit switch untuk mencegah pengangkatan berlebih, sensor untuk mendeteksi posisi kontainer, emergency stop button, dan sistem alarm yang berbunyi jika ada sesuatu yang tidak normal.
Baca juga: Floating Crane: Raksasa Baja yang Menguasai Lautan
Cara Kerja RTG Crane: Proses Operasional
Sekarang mari kita pelajari bagaimana proses kerja RTG crane dari awal hingga akhir saat menangani kontainer.
Fase 1: Persiapan Awal
Sebelum mulai bekerja, operator akan melakukan pengecekan awal untuk memastikan semua sistem RTG berfungsi dengan baik. Operator akan mengecek kondisi roda, sistem steering, kabin kontrol, dan semua sensor keselamatan. Jika semuanya normal, RTG siap untuk beroperasi.
Fase 2: Positioning
Operator akan memindahkan RTG ke posisi di atas kontainer yang akan diangkat. Menggunakan sistem steering yang canggih, operator dapat memposisikan RTG dengan presisi tinggi sehingga spreader tepat berada di atas kontainer. Posisi ini sangat penting untuk memastikan kontainer diangkat dengan aman dan efisien.
Fase 3: Penurunan Spreader
Setelah posisi tepat, operator akan menurunkan spreader menggunakan sistem lift. Spreader akan turun secara perlahan sambil operator memantau melalui kamera atau layar monitor untuk memastikan spreader mengenai kontainer dengan sempurna.
Fase 4: Locking (Penguncian)
Ketika spreader sudah mencapai posisi yang tepat di atas kontainer, operator akan mengaktifkan twist lock. Twist lock akan masuk ke dalam lubang-lubang corner casting kontainer dan mengunci dengan sangat kuat. Semua empat twist lock harus terkunci dengan sempurna sebelum kontainer diangkat.
Fase 5: Pengangkatan
Setelah semua twist lock terkunci, operator akan mengaktifkan sistem lift untuk mengangkat kontainer. Kontainer akan terangkat perlahan-lahan sambil operator memantau beban dan keseimbangan. Kecepatan pengangkatan dapat dikontrol untuk memastikan kontainer naik dengan stabil tanpa goyangan yang berlebihan.
Fase 6: Perpindahan Horizontal
Setelah kontainer terangkat ke ketinggian yang cukup, operator akan memindahkan RTG ke lokasi tujuan. Ini bisa berarti membawa kontainer dari truck ke lapangan penumpukan, atau dari satu baris penumpukan ke baris lain. Perpindahan ini dilakukan dengan kecepatan yang terkontrol untuk menjaga stabilitas.
Fase 7: Penurunan Kontainer
Ketika sudah tiba di lokasi tujuan, operator akan menurunkan kontainer secara perlahan ke posisi yang tepat. Operator harus memastikan kontainer turun dengan sempurna di atas kontainer di bawahnya atau di atas tanah, tanpa menabrak atau merusak kontainer lain.
Fase 8: Unlocking (Pembukaan Kunci)
Setelah kontainer sudah berada di posisi yang tepat, operator akan membuka twist lock sehingga spreader terlepas dari kontainer. RTG kemudian siap untuk mengangkat kontainer berikutnya.
Jenis-Jenis RTG Crane
Ada beberapa jenis RTG crane yang berbeda berdasarkan desain dan aplikasinya.
RTG Konvensional (Diesel-Powered RTG)
Ini adalah jenis RTG yang paling banyak digunakan di pelabuhan-pelabuhan. RTG jenis ini digerakkan oleh mesin diesel yang kuat. Keuntungannya adalah daya yang besar dan dapat beroperasi di area mana pun tanpa memerlukan koneksi kabel listrik. Namun, kerugiannya adalah menghasilkan emisi yang cukup banyak dan biaya bahan bakar yang tinggi.
RTG Listrik (Electric RTG atau ERTG)
RTG jenis ini digerakkan oleh motor listrik yang mendapat daya dari kabel tembaga yang dipasang di atas area terminal. ERTG lebih ramah lingkungan dan memiliki biaya operasional yang lebih rendah. Namun, memerlukan investasi infrastruktur yang lebih besar berupa sistem kabel overhead.
RTG Hybrid
Jenis ini menggabungkan keduanya, menggunakan mesin diesel untuk mobilitas dan baterai atau sistem regeneratif untuk operasi pengangkatan. Ini memberikan fleksibilitas sambil tetap ramah lingkungan.
RTG Semi-Automated atau Fully Automated
Varian terbaru dari RTG adalah RTG yang dapat dioperasikan secara remote atau bahkan sepenuhnya otomatis menggunakan teknologi AI dan sensor. Operator dapat mengontrol RTG dari jarak jauh atau bahkan sistem komputer yang mengontrol sepenuhnya.
Keunggulan RTG Crane
RTG memiliki banyak keunggulan yang membuatnya menjadi pilihan utama di terminal kontainer modern.
Mobilitas Tinggi
Tidak seperti crane rel yang tertanam, RTG dapat bergerak ke mana saja di area terminal dengan bebas. Ini memberikan fleksibilitas operasional yang sangat tinggi.
Kapasitas Angkat yang Besar
RTG dapat mengangkat kontainer dengan beban hingga 40 ton atau bahkan lebih, yang memungkinkan penanganan kontainer penuh tanpa perlu transfer.
Efisiensi Ruang
RTG dapat menumpuk kontainer hingga 5-6 baris tinggi, yang mengoptimalkan penggunaan lahan di terminal. Dengan posisi strategis, satu unit RTG dapat melayani area yang sangat luas.
Kecepatan Operasi
RTG modern dapat beroperasi dengan sangat cepat, mengangkat dan menurunkan kontainer dalam hitungan menit. Ini meningkatkan throughput (jumlah kontainer yang ditangani per hari) secara signifikan.
Keselamatan
RTG dilengkapi dengan berbagai sistem keselamatan canggih yang meminimalkan risiko kecelakaan. Twist lock yang kuat memastikan kontainer tidak akan terlepas, dan berbagai sensor mencegah tabrakan.
Tantangan dan Masalah Operasional RTG
Meskipun RTG sangat efektif, ada beberapa tantangan yang sering dihadapi dalam operasionalnya.
Konsumsi Bahan Bakar Tinggi
Diesel-powered RTGs adalah pencemar yang terkenal di pelabuhan, karena masing-masing dapat membakar hingga 10 galon AS per jam. Ini membuat biaya operasional tinggi dan berdampak negatif pada lingkungan.
Emisi Lingkungan
RTG diesel menghasilkan emisi karbon yang cukup banyak, berkontribusi terhadap polusi udara di area pelabuhan.
Perawatan yang Kompleks
RTG memiliki banyak komponen yang bergerak dan memerlukan perawatan berkala yang ketat. Kegagalan salah satu komponen bisa menghentikan seluruh operasi.
Keselamatan Operator
RTG crane adalah hoist dengan resiko kecelakaan yang tinggi, artinya operator harus bekerja di ketinggian dalam waktu yang lama. Operator harus terlatih dengan baik dan patuh terhadap protokol keselamatan.
Ketergantungan pada Kondisi Lapangan
RTG performa terbaiknya pada lapangan yang rata dan solid. Lapangan yang tidak rata atau berlumpur dapat mengurangi efisiensi dan meningkatkan keausan roda.
Baca juga: Apa Itu Forklift Container di Pelabuhan?
Inovasi dan Masa Depan RTG Crane
Teknologi RTG terus berkembang untuk mengatasi berbagai tantangan dan meningkatkan efisiensi.
Elektrofikasi
Banyak pelabuhan besar kini beralih ke RTG listrik atau hybrid untuk mengurangi emisi. RTG crane seperti Tyton digunakan secara luas di berbagai industri yang memerlukan mobilitas tinggi dan penanganan material skala besar.
Otomasi dan Remote Operation
RTG dengan kontrol remote atau otomatis mulai diimplementasikan di beberapa pelabuhan modern. Ini meningkatkan efisiensi dan keselamatan.
Sensor dan IoT
RTG modern dilengkapi dengan berbagai sensor dan teknologi IoT yang memungkinkan monitoring real-time, predictive maintenance, dan optimasi operasional.
Material Lebih Baik
Penggunaan material komposit dan baja berkualitas tinggi membuat RTG lebih ringan namun lebih kuat, meningkatkan efisiensi dan umur pakai.
Pengangkat Kontainer Revolusioner
Rubber Tyred Gantry Crane adalah salah satu inovasi paling penting dalam industri logistik dan pelabuhan modern. Dengan mobilitasnya yang tinggi, kapasitas angkat yang besar, dan kecepatan operasi yang impressive, RTG telah menjadi standar di hampir semua terminal kontainer besar dunia.
Dari mengangkat kontainer dari kapal ke lapangan penumpukan, hingga menumpuk kontainer-kontainer tinggi, RTG melakukan pekerjaan-pekerjaan krusial yang memungkinkan perdagangan global berjalan dengan lancar. Mesin ini adalah bukti nyata dari bagaimana teknologi dapat meningkatkan efisiensi operasional secara dramatis.
Ke depannya, dengan perkembangan teknologi elektrofikasi, otomasi, dan digitalisasi, RTG akan menjadi lebih efisien, lebih aman, dan lebih ramah lingkungan. RTG bukan hanya sekadar mesin pengangkat, melainkan jantung dari infrastruktur logistik modern yang mendukung ekonomi global.
